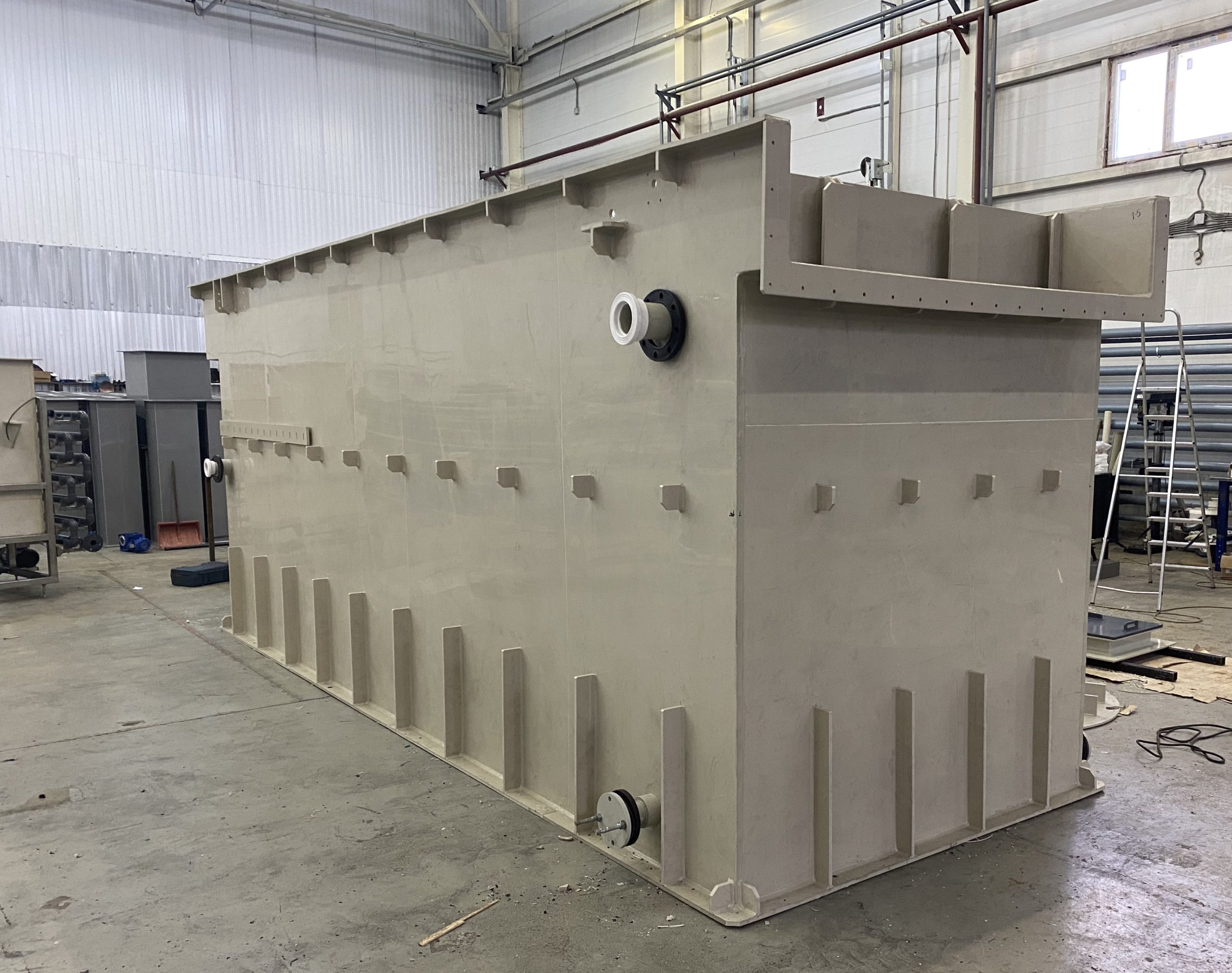

Тонкослойный отстойник сточных вод ТОСВ

ООО «ТЕТРА» производит линейку тонкослойных отстойников (ламельных осветлителей) сточных вод «ТОСВ» производительностью от 1 до 30 м3/час.

Тонкослойные (ламельные) отстойники, как важный элемент системы водоочистки и водоподготовки, применяются во всех отраслях промышленности, коммунальном хо-зяйстве, производстве сельхозпродукции.

Принцип работы тонкослойного отстойника, основанный на использовании замкнутых ламельных камер, делает этот вид оборудования одним из основных в процессах осажде-нии частиц с плотностью, близкой к плотности жидкости, а также при необходимости реализации эффективной очистки сточных вод при существенных ограничениях по габа-ритам очистных сооружений.

Модельный ряд тонкослойных отстойников производства ООО «ТЕТРА»

Модель	Производительность, м3/час	Габаритные размеры*, LxHxB, мм	Масса оборудования, кг *	Число бункеров для приема осадка
ТОСВ-1	1	1465х1800х840	150	1
ТОСВ-2	2	1950х1650х1110	250	2
ТОСВ-5	5	2736x2400x1590	450	4
ТОСВ-10	10	2510х2400х2160	550	4
ТОСВ-15	15	3368х2400х2280	670	6
ТОСВ-20	20	4234х2400х2280	850	8
ТОСВ-25	25	5100х2400х2280	1050	8
ТОСВ-30	30	6540х2400х2280	1200	8

Устройство тонкослойного отстойника ТОСВ

Приемный карман
Зона гравитационного разделения
Тонкослойный модуль (ламельный блок)
Зона сбора очищенной (осветленной) воды
Бункер сбора осадка

Процесс очистки жидкости в тонкослойном отстойнике основан на эффекте гравитационного разделения неоднородных по плотности жидких смесей (суспензий, эмульсий). В процессе разделения тяжелая фаза (осадок) опускается на дно отстойника, а легкая фаза (осветленная вода) поднимается наверх.

В отличии от обыкновенных гравитационных отстойников, ламельный отстойник обладает повышенной эффективностью и производительностью за счет установки тонкослойных модулей (ламелей) – тонких пластин, образующих замкнутые ячейки.

Ламели выполняют три важные функции:

Разделяют поток, предотвращая возникновение турбулентности и вторичного уноса осадка
Существенно (в несколько десятков раз) сокращают путь осаждения, а значит и время отстаивания
Увеличивают общую поверхность, на которую способны осесть взвешенные части-цы. Унос частиц, коснувшихся стенок аппарата или ламели становится затрудни-тельным, и они будут задержаны в аппарате.

Схема работы тонкослойного отстойника ТОСВ:

Исходная сточная вода поступает в приемный карман, оснащенный успокои-тельными устройствами, призванными снизить турбулентность потока и осуществить равномерную подачу жидкости в зону первичного отстаивания.
Сточная вода поступает в нижнюю часть аппарата, где при резком расширении потока осаждаются самые крупные частицы.
Уловленные взвеси оседают в бункер приема осадка.
Сточная вода далее движется вверх в блок тонкослойных элементов (ламельный блок), где осаждаются мелких частиц и доочистка.
Очищенная вода выводится из отстойника через зону сбора очищенной воды.

В случае наличия легких фракций (нефтепродукты, твердые частицы с плотностью мень-ше чем у воды) их можно удалить с поверхности осветленной воды при помощи скимме-ров, скребковых механизмов или поворотных сегментных труб.

Длина и ширина ламельных блоков рассчитывается техотделом ООО «ТЕТРА» в зависи-мости от требуемой производительности отстойника, состава загрязнений и требуемой степени очистки.

Все изделия производятся согласно ТУ 22.23.13-002-28354047-2019 (Емкости полимерные);
Сварочные работы выполняются сварщиками, имеющими квалификационное удостоверение НАКС;
Технология изготовления соответствует стандартам ГОСТ-Р, НАКС и DVS;
Все изделия проходят 100% контроль качества, имеют все необходимые паспорта и сертификаты.
