Тонкослойный отстойник сточных вод ТОСВ

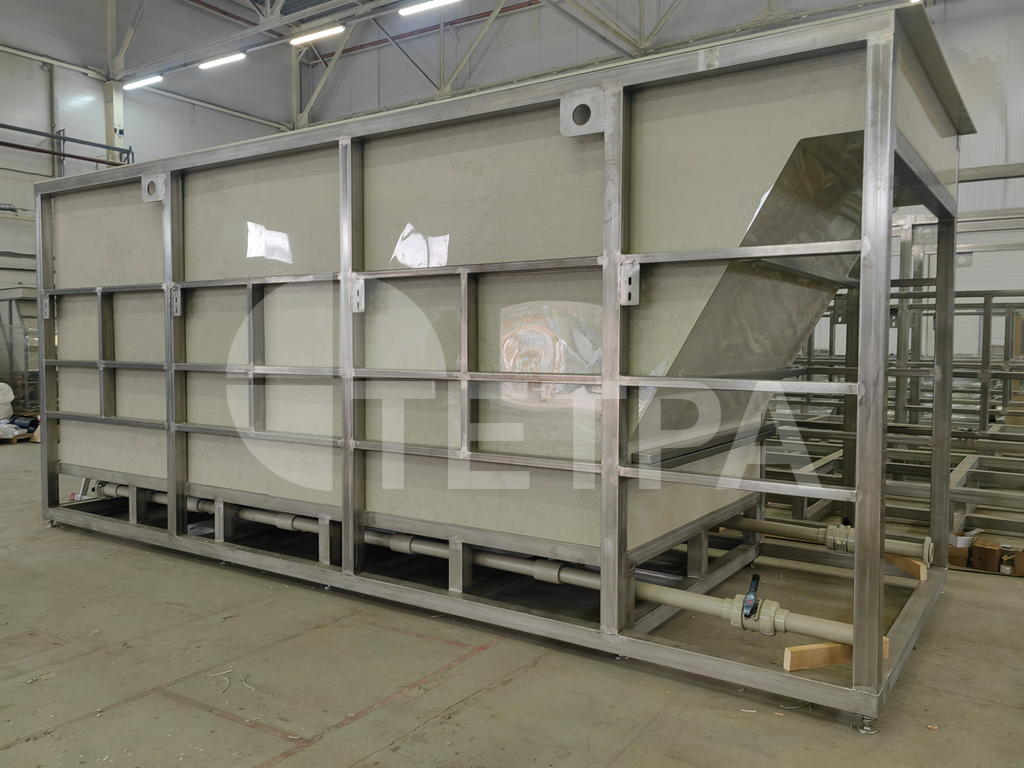

ООО «ТЕТРА» производит линейку тонкослойных отстойников (ламельных осветлителей) сточных вод «ТОСВ» производительностью от 1 до 40 м3/час.
Тонкослойные (ламельные) отстойники, как важный элемент системы водоочистки и водоподготовки, применяются во всех отраслях промышленности, коммунальном хо-зяйстве, производстве сельхозпродукции.
Основные характеристики отстойников сточных вод ТОСВ | ||
---|---|---|
Производительность | м3/ч | от 1 до 40 |
Степень очистки от твердых примесей, % | % | До 98,8 |
Начальная концентрация взвешенных частиц в жидкости | г/м3 | До 5000 |
Концентрация взвешенных частиц после очистки | г/м3 | От 10 |
Расчетная гидравлическая крупность (скорость осаждения) частиц при плотности 1100 кг/м3 | мм/с | 0,158 |
Минимальный размер улавливаемых частиц | мкм | 53 |
Принцип работы тонкослойного отстойника, основанный на использовании замкнутых ламельных камер, делает этот вид оборудования одним из основных в процессах осажде-нии частиц с плотностью, близкой к плотности жидкости, а также при необходимости реализации эффективной очистки сточных вод при существенных ограничениях по габа-ритам очистных сооружений.
Модельный ряд тонкослойных отстойников производства ООО «ТЕТРА»
Модель | Производительность, м3/час | Габаритные размеры*, LxHxB, мм | Масса оборудования, кг * | Число бункеров для приема осадка |
---|---|---|---|---|
ТОСВ-1 | 1 | 1465х1800х840 | 150 | 1 |
ТОСВ-2 | 2 | 1950х1650х1110 | 250 | 2 |
ТОСВ-5 | 5 | 2736x2400x1590 | 450 | 4 |
ТОСВ-10 | 10 | 2510х2400х2160 | 550 | 4 |
ТОСВ-15 | 15 | 3368х2400х2280 | 670 | 6 |
ТОСВ-20 | 20 | 4234х2400х2280 | 850 | 8 |
ТОСВ-25 | 25 | 5100х2400х2280 | 1050 | 8 |
ТОСВ-30 | 30 | 6540х2400х2280 | 1200 | 8 |
ТОСВ-40 | 40*** | 6544х2400х2280 | 1500 | 12 |
***уменьшенное время пребывания по сравнению с линейкой до 30м3 для сохранения транспортных габаритов

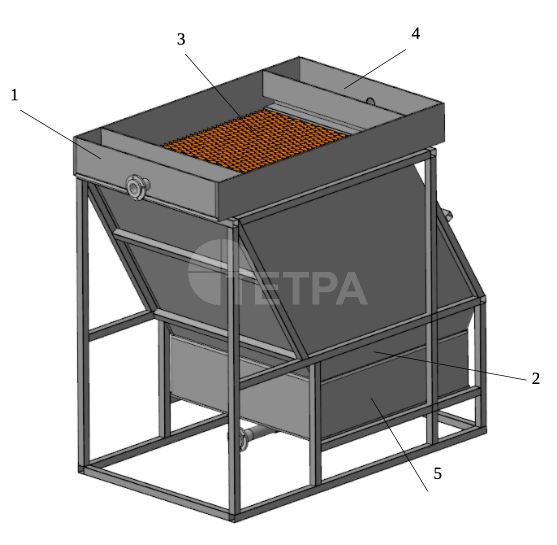

Устройство тонкослойного отстойника ТОСВ
- Приемный карман
- Зона гравитационного разделения
- Тонкослойный модуль (ламельный блок)
- Зона сбора очищенной (осветленной) воды
- Бункер сбора осадка
Процесс очистки жидкости в тонкослойном отстойнике основан на эффекте гравитационного разделения неоднородных по плотности жидких смесей (суспензий, эмульсий). В процессе разделения тяжелая фаза (осадок) опускается на дно отстойника, а легкая фаза (осветленная вода) поднимается наверх.
В отличии от обыкновенных гравитационных отстойников, ламельный отстойник обладает повышенной эффективностью и производительностью за счет установки тонкослойных модулей (ламелей) – тонких пластин, образующих замкнутые ячейки.
Ламели выполняют три важные функции:
- Разделяют поток, предотвращая возникновение турбулентности и вторичного уноса осадка
- Существенно (в несколько десятков раз) сокращают путь осаждения, а значит и время отстаивания
- Увеличивают общую поверхность, на которую способны осесть взвешенные части-цы. Унос частиц, коснувшихся стенок аппарата или ламели становится затрудни-тельным, и они будут задержаны в аппарате.

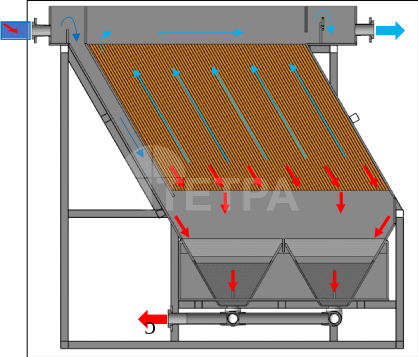

Схема работы тонкослойного отстойника ТОСВ:
- Исходная сточная вода поступает в приемный карман, оснащенный успокои-тельными устройствами, призванными снизить турбулентность потока и осуществить равномерную подачу жидкости в зону первичного отстаивания.
- Сточная вода поступает в нижнюю часть аппарата, где при резком расширении потока осаждаются самые крупные частицы.
- Уловленные взвеси оседают в бункер приема осадка.
- Сточная вода далее движется вверх в блок тонкослойных элементов (ламельный блок), где осаждаются мелких частиц и доочистка.
- Очищенная вода выводится из отстойника через зону сбора очищенной воды.
В случае наличия легких фракций (нефтепродукты, твердые частицы с плотностью мень-ше чем у воды) их можно удалить с поверхности осветленной воды при помощи скимме-ров, скребковых механизмов или поворотных сегментных труб.
Длина и ширина ламельных блоков рассчитывается техотделом ООО «ТЕТРА» в зависи-мости от требуемой производительности отстойника, состава загрязнений и требуемой степени очистки.
Модельный ряд тонкослойных отстойников производства ООО "ТЕТРА"
Преимущества отстойников «ТЕТРА»
Отсутствие движущихся частей — минимальные эксплуатационные затраты
Отсутствие коррозии корпуса
Легкая очистка (за счет слабой адгезии загрязнений к применяемым конструкционным материалам)
Возможность применения любых очищающих средств, в том числе самых агрессивных
Срок службы корпуса и ламельного блока до 50 лет
Разработаны специалистами по водоочистке с многолетним опытом проектирования
Размеры изделия вписываются в стандартные габариты автотранспорта
