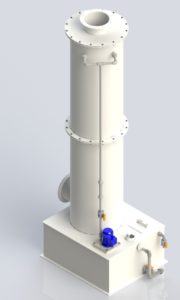

Скруббер для очистки воздуха
от 1000 до 50000 м3/час
полипропилен; полиэтилен.
- Модельный ряд
Скрубберы Т-СКРУБ для очистки воздуха с эффективностью до 98%
Скруббер — аппарат для очистки воздуха и газовоздушных смесей от нежелательных примесей путем орошения проходящего через аппарат воздуха жидкостью (водой или реагентной смесью). В результате интенсивного контакта газа и жидкости происходит растворение и/или абсорбция загрязняющих веществ.
Для достижения требуемой степени очистки рабочая зона скруббера заполняется так называемой «насадкой» — специальными элементами различной формы для максимизации площади поверхностного контакта между газом и рабочим раствором.
Скрубберы производства ООО «ТЕТРА» очищают от следующих типов загрязнений:
| Пыль и твердые частицы — Мелкодисперсная пыль — Аэрозоли кислот и щелочей — Промышленная и пищевая ароматика |
Органические соединения — Летучие органические соединения — Растворимые органические вещества — Фенолы — Формальдегид |
| Пары кислот, в том числе: — Хромовая кислота — Оксиды серы (SO2, SO3) — Оксиды азота (NOx) — Соляная кислота (HCl) — Плавиковая кислота (HF) |
Пары щелочей — NaOH, едкий натр, гидроксид натрия — KOH, едкий калий, гидроксид калия |
| Водорастворимые газы — аммиак — хлор — сероводород |
Прочее — растворимые пищевые красители — неприятные запахи |
Свяжитесь с нами любым удобным для вас способом:
Модельный ряд и технические характеристики скрубберов производства «ТЕТРА»
| Типоразмер скруббера | Присоединение, вход, мм | Присоединение, вход/выход, мм | Расход воздуха, м3/час | Габариты, мм | Сопротивление, Па | ||
|---|---|---|---|---|---|---|---|
| Д | Ш | В | |||||
| Т-СКРУБ-ЛАБ | 140×140 | 90×140 | 350-900 | 880 | 585 | 1950 | 500 |
| Т-СКРУБ-1 | 200×200 | 150×300 | 1000 | 1560 | 900 | 2285 | 500 |
| Т-СКРУБ-2 | 250×250 | 200×400 | 2000 | 1540 | 900 | 2910 | 500 |
| Т-СКРУБ-3 | 300×300 | 250×500 | 3000 | 1520 | 1100 | 3555 | 500 |
| Т-СКРУБ-5 | 400×400 | 300×600 | 5000 | 1710 | 1300 | 4170 | 500 |
| Т-СКРУБ-10 | 550×550 | 400×800 | 10000 | 1960 | 1700 | 5080 | 600 |
| Т-СКРУБ-15 | 650×650 | 500×1000 | 15000 | 2280 | 1950 | 6540 | 600 |
| Т-СКРУБ-20 | 750×750 | 600×1200 | 20000 | 3130 | 1950 | 7190 | 700 |
| Т-СКРУБ-30 | 900х900 | 700х1400 | 30000 | 3550 | 2350 | 7820 | 700 |
| Т-СКРУБ-40 | 1200х1200 | 950х1900 | 40000 | 3550 | 2750 | 5820 | 700 |
| Т-СКРУБ-50 | 1200х1200 | 950х1900 | 50000 | 3550 | 2750 | 6795 | 700 |
| Материал изготовления: полипропилен, полиэтилен, ПВХ, ПВДФ | |||||||
Стандартная комплектация скрубберов Т-СКРУБ:
- Каплеуловитель;
- Аварийный перелив раствора;
- Кран заполнения водой;
- Люк обслуживания бака рабочего раствора;
- Пробоотборник;
- Прозрачный трубчатый уровнемер;
- Кислотоупорная полимерная насадка;
- Ротаметр;
- Датчик уровня рабочего раствора в баке + защита от сухого хода насоса;
- Люки осмотра и проверки работы форсунок;
- Шкаф управления.
Дополнительное оборудование:
- Дополнительный каплеуловитель;
- Датчик рН с контроллером и сигнализатором;
- Автоматическая система поддержания уровня рН;
- Автоматическое управление вытяжной вентиляцией;
- Автоматическая система поддержания уровня рабочего раствора;
- Система полностью автоматической работы на контроллере ОВЕН и панели WEINTEK.
Монтаж, шеф-монтаж и пусконаладка
При необходимости, ООО «ТЕТРА» производит МОНТАЖ, ШЕФ-МОНТАЖ и ПУСКОНАЛАДКУ оборудования по месту эксплуатации.
Все изделия изготавливаются в соответствии с ТЗ заказчика. В связи с этим характеристики, габаритные размеры и комплектация каждой установки могут отличаться от стандартной модели.
- Принцип работы
Скруббер — аппарат для очистки воздуха и газовоздушных смесей от нежелательных примесей, работающий по принципу межсредового массообмена: в корпусе устройства происходит контакт между проходящим через него загрязненным воздухом и специальной жидкостью — абсорбентом.
Для достижения требуемой степени очистки рабочая зона скруббера заполняется так называемой «насадкой» — специальными элементами различной формы для максимизации площади поверхностного контакта между газом и абсорбентом. Абсорбент при контакте с воздушной смесью поглощает и нейтрализует загрязняющие компоненты, а также мелкие капли аэрозольных загрязнений.
Далее капли жидкости из газового потока собираются в приемный бак, абсорбент вновь подается во входящий газовый поток. Когда жидкость насыщается загрязняющими элементами, она сливается в специальный резервуар для безопасной утилизации, а в скруббер заливается новая партия раствора и устройство продолжает свою работу.
- Вертикальная колонна / рабочая зона
- Насадочный слой (кольца, седла и др.)
- Бак с реагентом
- Насос
- Система орошения
- Блок форсунок
2. Принцип работы:
а) Движение потоков:
- Загрязненный газ подается снизу вверх или
- Жидкость (абсорбент) подается сверху вниз
- Происходит противоточное взаимодействие
б) Процессы очистки:
- Газ проходит через насадку, покрытую пленкой жидкости
- Примеси поглощаются жидкостью
- Происходит массообмен между фазами
- Жидкая фаза забирает на себя загрязнение
3. Основные механизмы очистки:
- Абсорбция газообразных примесей
- Захват пылевых частиц каплями жидкости
- Конденсация паров
4. Преимущества использования скрубберов:
- Высокая эффективность очистки
- Большая поверхность контакта фаз
- Низкое гидравлическое сопротивление
- Простота конструкции
5. Факторы эффективности очистки:
- Тип и размер насадки
- Скорость газа и жидкости
- Температура
- Концентрация примесей
Свяжитесь с нами любым удобным для вас способом:
Модельный ряд
Преимущества скрубберов производства ООО «Тетра»
