Химстойкие вентиляторы низкого давления

Характеристики
Производительность

370 — 46 500 м3/час

Диаметр рабочего колеса

180 — 800 мм

Полное давление

55 — 1800 Па

Мощность двигателя

0.12 — 22 кВт

Оставить заявку

ООО «ТЕТРА» выпускает линейку промышленных коррозионностойких вентиляторов низкого давления «Т-ВЕНТ ВНД» для работы в системах аспирации паров кислот и щелочей.

ТИПМодель (аналог)Размерность
Вентилятор низкого давления, Т-ВЕНТ ВНДВР 80-75От № 2.0 до № 8

Вентиляторы Т-ВЕНТ ВНД предназначены для эксплуатации в вентиляционных системах с воздуховодами прямоугольного и круглого сечения.

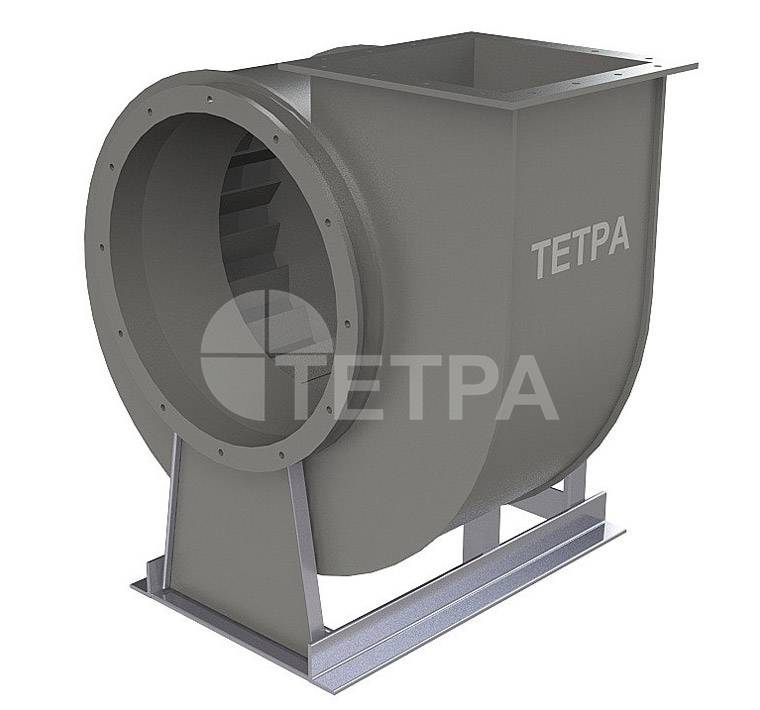

Корпус вентилятора (улитка) и рабочее колесо изготавливаются из химстойкого полимера. Колесо приводится в движение с помощью асинхронного электродвигателя, установленного снаружи и, таким образом, защищенного от воздействия перемещаемой агрессивной газовоздушной среды.

Такое решение позволяет добиться длительного срока эксплуатации изделия и значительно упростить и удешевить обслуживание систем промышленной вентиляции.

В зависимости от условий работы, рабочей среды и эксплуатационных требований, для изготовления корпуса и рабочего колеса применяют полимеры:

  • Полипропилен (ПП)
  • Полиэтилен низкого давления (ПНД)
  • PVC (ПВХ, винипласт)
  • PPS (трудногорючий полипропилен)
  • PP-EL (антистатический полипропилен)
  • PVDF

Классификация материала рабочего колеса и улитки в зависимости от условий работы:

УСЛОВИЯ РАБОТЫПППНДPVDFPVCPPSPP-EL
Антистатический
+
Трудногорючий
+
+
Коррозионно-стойкий
+
+
+
+
+
+
Атмосферостойкий
+
Экстремальная химическая стойкость
+
Ударопрочнось, вандалоустойчивость
+
+

Основные характеристики химстойких вентиляторов низкого давления Т-ВЕНТ ВНД:

Материал корпуса и рабочего колесаХимстойкий полимер (полипропилен, ПНД, PVC, PVDF)
Рабочая средавоздушная с примесями паров кислот, щелочей в любых концентрациях и смесях.
Предельная температура воздушного потока+ 80 °С при относительной влажности до 100 %.
Производительность, м3/час370 — 46500.
Полное давление, Па55 — 1800.
Диаметр рабочего колеса, мм180 — 1000.
Мощность двигателяот 0,12 и до 22.
Климатическое исполнениеУ2*, У3, У4 по ГОСТ 15150.

*- При эксплуатации на открытом воздухе — обязательна защита от прямых солнечных лучей и осадков

Температурный диапазон окружающей средыот -50°С до +50°С.

Комплектация

Стандартная комплектация:

  • климатическое исполнение — У2;
  • стальная окрашенная рама;
  • виброизоляторы;
  • гарантия 1 год;
  • комплект гибких вставок;
  • частотный преобразователь;
  • паспорт на преобразователь;
  • паспорт на вентилятор;
  • сертификат ТР ТС на вентилятор.

Конструктивное исполнение и присоединительные размеры вентиляторов указаны в нашем каталоге.

Показатели по аэродинамике , производительности и шуму соответствуют вентиляторам из углеродистой стали аналогичных типоразмеров.

Возможен подбор конкретного вентилятора по требуемым показателям химстойкости и производительности.

Дополнительно вентиляторы могут быть оснащены:

  • шумоглушителями;
  • канальными фильтрами;
  • электрическими нагревателями;
  • обратными клапанами;
  • устройствами плавного пуска;
  • смотровыми лючками;
  • датчиками виброскорости.

Основные показатели условий работы коррозионно-стойких вентиляторов

  • Рабочая температура перемещаемой среды:
    от +5С до +80С, в зависимости от материала и диаметра рабочего колеса
  • Рабочая температура окружающей среды:
    от -50С до +50С, в зависимости от материала корпуса и рабочего колеса

При наличии технологических или иных ограничений, возможно комбинированное исполнение химстойкого вентилятора, когда рабочее колесо изготавливается из нержавеющей стали с защитным покрытием, а улитка — из полипропилена или ПНД.

Конструктивное исполнение и присоединительные размеры кислотостойких вентиляторов аналогичны таковым в цельнометаллическом исполнении.

Схемы подключения, габаритные размеры, присоединения, варианты исполнения аналогичны вентиляторам с металлическими рабочими колесами.
Данные для подбора вентилятора по требуемым показателям химстойкости и производительности:

  • Производительность, м3/ч
  • Полное давление, Па
  • Напряжение сети, В
  • Состав среды (по возможности — химическая формула)
  • Концентрация (по возможности)
  • Температура рабочей среды
  • Частотное регулирование (да/нет)
