Флотаторы

Производительность:

от 1 до 30 м3/час

Потребляемая мощность:

от 1,5 до 13 кВт

Материал корпуса:

  • полипропилен;
  • полиэтилен.

Посмотреть примеры

Компания ООО «Тетра» выпускае линейку промышленных коррозионно-стойких флотаторов с корпусом из полипропилена или полиэтиленаю.

Флотаторы «ТЕТРА» работают по самой практичной и эффективной флотационной технологии — напорной флотации с частичной рециркуляцией стоков.

Флотаторы производства эффективно очищают сточные воды от следующих типов загрязнений:

  • продукты органического синтеза;
  • жиры;
  • масла;
  • нефтепродукты;
  • ПАВ;
  • тонкодисперсные взвешенные частицы;
  • сопутствующие среды от очистных сооружений;

Модельный ряд и технические характеристики:

Модель флотатора Габариты, мм Производительность, м3/час Потребляемая мощность, кВт Материал корпуса
Д Ш В
ФЛ-1 1300 1000 1800 1,0 1,5 Полипропилен блоксополимер или  полиэтилен
ФЛ-3 1600 1000 1800 3,0 2
ФЛ-5 2000 1500 2200 5,0 2,5
ФЛ-10 2500 1500 2200 10,0 3
ФЛ-15 2700 2100 2200 15,0 5
Фл-20 3300 2100 2200 20,0 6,5
ФЛ-25 3550 2100 2200 25,0 9,5
ФЛ-30 4100 2350 2300 30,0 13

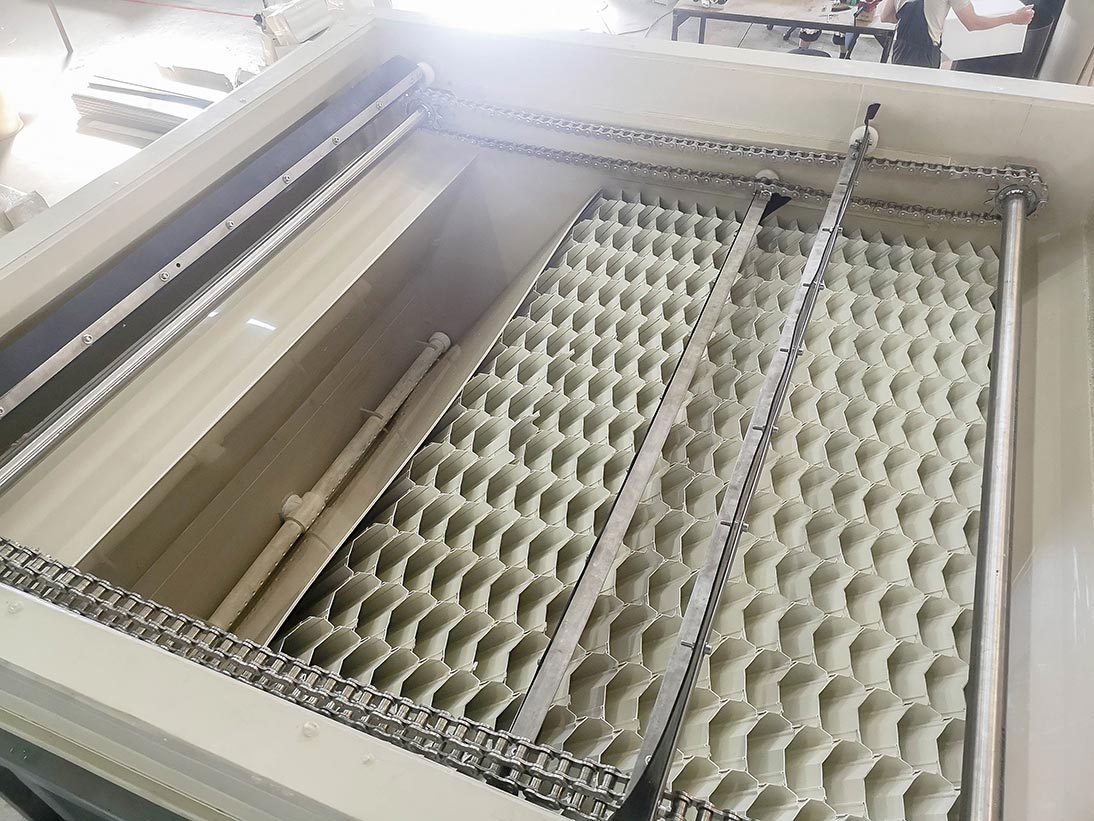

1. Корпус флотатора, изготовлениенный из полипропилена, и включающий в себя:

  • камеру флотации
  • камеру сепарации,
  • камеры сбора осадка и очищенной воды
  • лоток для сбора и удаления флотопены.

Корпус флотатора установлен на сварную опорную раму, выполненную из конструкционной углеродистой стали, покрытой грунтовкой, краской и финишным покрытием. Корпус установлен на регулируемые по высоте опорные ножки.

2. Система сатурации:

  • насос с обвязкой
  • сатуратор
  • компрессор

3. Механизм удаления шлама (пены), состоящий из скребкового механизма и цепи привода с системой натяжения, выполненных из нержавеющей стали AISI 304. Механизм приводится в движение с помощью мотор-редуктора. В состав механизма включены защитные ограждения и аварийные выключатели.

4. Система технологических трубопроводов, включая ручную запорную арматуру, выполнена из нержавеющей стали и ПВХ.

5. Шкаф электроавтоматики с комплектом силовых и управляющих кабелей.

6. Флокулятор трубный с расчетным временем реагентной обработки сточных воды – 40 секунд, смесители статические – 2 шт., пробоотборники.

7. Шкаф управления, оснащенный программируемым логическим контроллером Siemens и сенсорной панелью оператора Weintek

8. Обеспечение безопасности. Установка оснащена следующими системами безопасности:

  • устройствами защитного отключения двигателей по току;
  • кнопками аварийного останова с каждой стороны установки.

Принцип работы флотаторов производства «ТЕТРА»

Во время работы флотатора часть очищенной воды подается насосом циркуляции в сатуратор, из сатуратора насыщенная пузырьками воздуха вода через расходные сопла поступает в распределительное устройство.

Флотатор работает в проточном режиме. Очищенная вода отводится самотеком через сливной патрубок.

Часть очищенной воды подается насосом циркуляции в сатуратор, из сатуратора вода, насыщенная воздухом, подается на вход камеры флотации, смешивается с исходной водой. В камере флотации за счет резкого снижения давления происходит выделение растворенного воздуха в виде пузырьков размером 40-100 мкм. Пузырьки прилипают к частицам загрязнений и поднимают (флотируют) их на поверхность воды. Флотированные загрязнения (флотопена) скребковым механизмом непрерывно удаляются с поверхности воды в «грязный карман» и самотеком отводятся через патрубок. Осадок собирается в конической части флотатора и отводится периодически через трубопровод.

Вместе с установкой поставляется комплект технической и эксплуатационной документации: инструкция по эксплуатации, электрические схемы на русском языке.

Передовая система управления

Управление установкой возможно как в автоматическом режиме, так и в ручном, когда необходимо управлять отдельно каждым исполнительным устройством. Шкаф управления оснащен программируемым логическим контроллером Siemens и сенсорной панелью оператора Weintek, через которую возможен контроль и управление исполнительными механизмами и технологическими параметрами.

Система управления обеспечивает запуск и останов скребкового механизма и сатуратора по электронному расходомеру на подающем трубопроводе. Также имеется возможность настройки времени работы и останова скребкового механизма и сатуратора.

  • Все изделия производятся согласно ТУ 22.23.13-002-28354047-2019 (Емкости полимерные);
  • Сварочные работы выполняются сварщиками, имеющими квалификационное удостоверение НАКС;
  • Технология изготовления соответствует стандартам ГОСТ-Р, НАКС и DVS;
  • Все изделия проходят 100% контроль качества, имеют все необходимые паспорта и сертификаты.
Скачать каталог

Преимущества флотаторов производства «ТЕТРА»

Гарантия 2 года на все изделия

Срок службы емкостей – до 50 лет

Технология изготовления соответствует стандартам ГОСТ-Р, НАКС и DVS

Все изделия проходят 100% контроль качества

Весь пластик имеет паспорт и сертификат завода-изготовителя на конкретную партию

Используется только пластик высшего качества, изготовленный из первичного сырья

Наши изделия имеют полную химическую нейтральность (не влияют на состав, цвет, вкус и запах веществ, загруженных в них)

Высокая ремонтопригодность. Изделие можно быстро восстановить в случае каких-либо механических повреждений

Изделия имеют все необходимые паспорта и сертификаты
