Волокнистые фильтры ФВГ-ТВФ для гальваники
Компания ТЕТРА производит аналоги фильтров ФВГ-Т и ФВГ-М из коррозионно-стойких полимеров.
Фильтры ФВГ-ТВФ обеспечивают фильтрацию воздуха на уровне не менее 94%.
- Подробное описание
- Сферы применения
- Характеристики
Фильтры волокнистые гальванические ФВГ-ТВФ
Фильтр ФВГ-ТВФ представляет собой конструкцию, которая встраивается в систему вентиляции и обеспечивает очистку перемещаемого воздуха от посторонних агрессивных аэрозольных и мелкодисперсных примесей (пары кислот, щелочей).
Изготавливаемое нами оборудование является аналогом фильтров ФВГ-Т и ФВГ-М.
Назначение
Фильтры ФВГ-ТВФ предназначены для очистки вентиляционного выброса от аэрозольных частиц, паров и туманов кислот и щелочей, паров масел любых других химически агрессивных веществ.

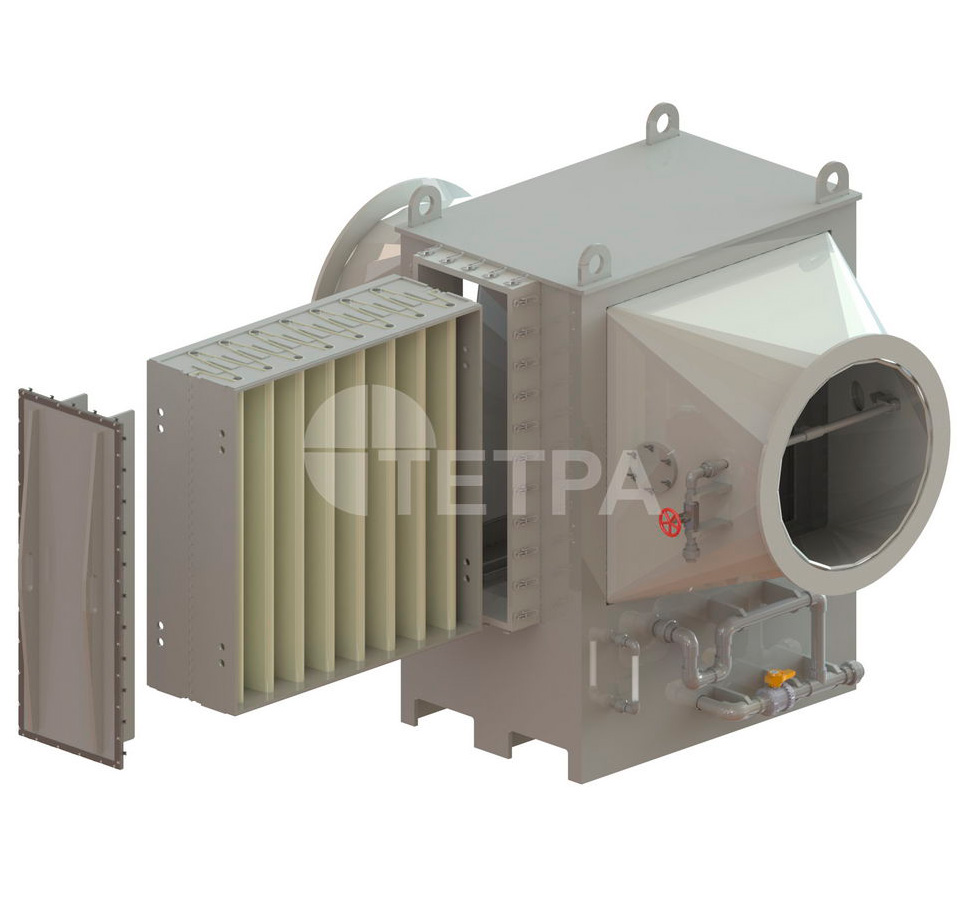

Из чего изготавливаются и состоят фильтры ФВГ-ТВФ
Корпус фильтра ФВГ-ТВФ изготавливается из коррозионно-стойкого полимера, устойчивого к воздействию наиболее агрессивной из присутствующих в асперируемом воздухе сред.
Чаще всего материалом корпуса служит полипропилен.
В случае особо агрессивных сред (высоконцентрированные пары хрома, плавиковой кислоты) корпус изготавливается из PVC или PVDF.
Фильтрующим материалом выступает нетканое инертное полотно на основе волокон полипропилена.
Кассета с фильтрующим материалом является сменным и обслуживаемым элементом.
Фильтры ФВГ-ТВФ обеспечивают фильтрацию воздуха на уровне не менее 94%.
Возможные модификации:
- Стандартный (тип C)
- С орошением (тип В)
- С нестандартным взаимным расположением входов/выходов и фильтровальной камеры
Вытяжная вентиляция:
- Гальванические линии и цеха
- Участки травления
- Химические лаборатории
Приточная вентиляция:
- Системы подготовки воздуха для специальных производств
- Системы кондиционирования с повышенными требованиями по чистоте воздуха
Основные характеристики фильтров ФВГ-ТВФ
| Тип фильтра | Производительность по очищаемому воздуху, м3/час | Площадь фильтруемой поверхности | Максимальная концентрация аэрозоля в очищаемом газе, мг/м3 | Гидравлическое сопротивление, Па | Степень очистки %, не менее | Масса изделия, кг |
|---|---|---|---|---|---|---|
|
ФВГ-ТВФ-12-С
|
1500-2500 | 0,12 | 10 | 300-500 | 94 | 27 |
| ФВГ-ТВФ-12-В | 30 | |||||
| ФВГ-ТВФ-37-С | 2500-5000 | 0,37 | 10 | 300-500 | 94 | 27 |
| ФВГ-ТВФ-37-В | 30 | |||||
| ФВГ-ТВФ-56-С | 5000-7000 | 0,56 | 10 | 300-500 | 94 | 33 |
| ФВГ-ТВФ-56-В | 36 | |||||
| ФВГ-ТВФ-74-С | 5000-10000 | 0,74 | 10 | 300-500 | 94 | 33 |
| ФВГ-ТВФ-74-В | 36 | |||||
| ФВГ-ТВФ-160-С | 10000-20000 | 1,6 | 10 | 300-500 | 94 | 56 |
| ФВГ-ТВФ-160-В | 59 | |||||
| ФВГ-ТВФ-240-С | 20000-30000 | 2,4 | 10 | 300-500 | 94 | 56 |
| ФВГ-ТВФ-240-В | 59 | |||||
| ФВГ-ТВФ-320-С | 20000-40000 | 3,2 | 10 | 300-500 | 94 | 76 |
| ФВГ-ТВФ-320-В | 80 | |||||
| ФВГ-ТВФ-480-С | 40000-60000 | 4,8 | 10 | 300-500 | 94 | 76 |
| ФВГ-ТВФ-480-В | 80 | |||||
| ФВГ-ТВФ-640-С | 60000-80000 | 6,4 | 10 | 300-500 | 94 | 150 |
| ФВГ-ТВФ-640-В | 153 |
