Линии и установки травления темплетов для контроля и оценки макроструктуры

В металловедении темплет — образец плоской формы, вырезанный из металлического изделия или заготовки и предназначенный для выявления и изучения на нём макроструктуры изделия.

В целях обеспечения высокого качества готовых металлических заготовок, соответствующего современным стандартам, необходимо проводить оперативный анализ и контроль внутренней структуры металла с определением наличия дефектов и несоответствий ГОСТам или технической документации.

Один из основных методов испытания и оценки макроструктуры — травление темплетов в растворах кислот. Процесс травления должен обеспечивать получение четко выявленной макроструктуры, позволяющей надежно оценивать ее при сравнении со шкалами или с фотоснимками.

травление темплетов в растворах кислот

Применение метода травления темплетов решает следующие задачи:

  • Обнаружение тонких микросегрегаций

Современные методы травления шаблонов и анализа макроструктур могут выявлять тонкие микросегрегации и вариации в химическом составе, которые часто ускользают от традиционных техник. Эти микросегрегации могут существенно влиять на механические свойства и коррозионную стойкость металлов. Обнаруживая эти мелкие вариации, компании могут корректировать процессы легирования и термообработки для получения более однородных и высококачественных металлов.

  • Раскрытие влияния новых легирующих добавок на макроструктуру

Разработка новых сплавов с нетрадиционными легирующими добавками представляет собой вызов в прогнозировании и контроле получающейся макроструктуры металла. Современные методы травления могут эффективно демонстрировать влияние легирующих элементов на границы зерен, формирование фаз и общую структурную целостность. Понимание этих воздействий необходимо для разработки сплавов с заданными свойствами.

  • Контроль производственных процессов в реальном времени

Внедрение оперативных методов травления темплетов для анализа макроструктуры позволяет осуществлять мониторинг и контроль металлургических процессов в реальном времени. Протравленные шаблоны могут быстро анализироваться, предоставляя немедленную обратную связь в цех по таким параметрам, как размер зерна, распределение фаз и содержание включений. Данная информация, получаемая в режиме реального времени, позволяет оперативно корректировать технологические процессы, снижая процент брака.

  • Раннее выявление дефектов аддитивного производства

По мере того как предприятия все чаще применяют аддитивное производство (3D-печать) для создания металлических компонентов, уникальные дефекты, такие как неполное сплавление, пористость и остаточные напряжения, становятся предметом беспокойства. Своевременный анализ макроструктуры с использованием травленных шаблонов может эффективно выявлять эти дефекты на ранних стадиях производственного процесса. В отличие от традиционных методов, которые могут не обнаруживать внутренние аномалии, специфичные для аддитивного производства, травление раскрывает внутренние макроструктуры и потенциальные проблемные области.

Компания «ТЕТРА» разрабатывает и производит линии и установки травления темплетов лабораторного и цехового исполнения, позволяющие осуществить полный цикл исследования макроструктуры металлов и сплавов либо в соответствии ГОСТ 10243-75 «Сталь. Методы испытаний и оценки макроструктуры» либо по собственному стандарту заказчика.

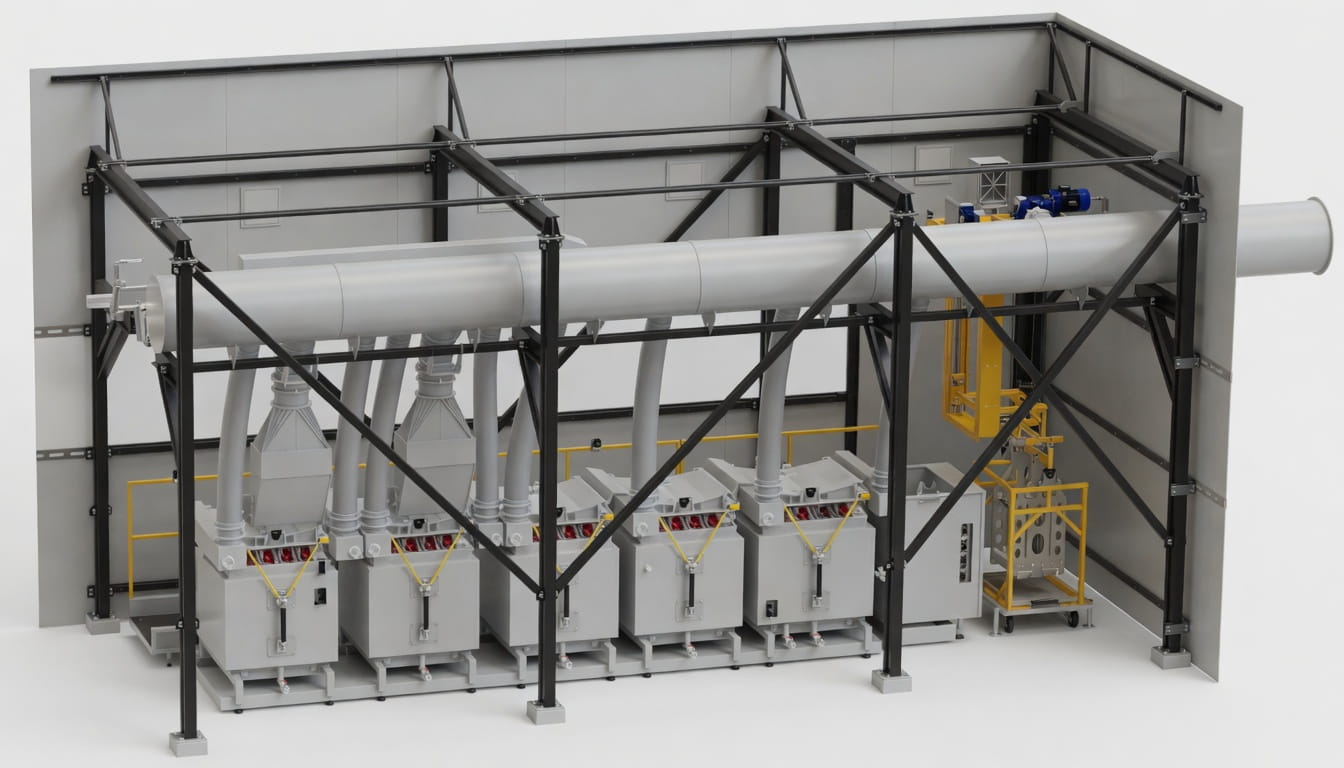

Состав линии травления темплетов производства ООО «ТЕТРА»:

  1. Набор ванн, в которых поэтапно производится:
    • Предварительная подготовка поверхности – прогрев темплетов, обезжиривание с последующей промывкой (при сильной загрязненности).
    • Травление в кислотах
    • Промывка в деионизованной воде
    • Сушка темплетов сжатым воздухом
  2. Программно-аппаратный комплекс для оценки и контроля качества полученных результатов:
Программно-аппаратный комплекс для оценки и контроля качества полученных результатов

По желанию заказчика, возможно исполнение установки для работы в полностью автоматическом режиме и следующим дополнительным оснащением:

  1. Автооператор портального, подвесного или консольного типа
  2. Система водоподготовки для качественной отмывки образцов после травления
  3. Автоматизированная система очистки вредных кислотных испарений типа «Скруббер» , в комплекте с кислотостойкими вентиляторами
  4. Комплекс обезвреживания и нейтрализации стоков и отработанных растворов
  5. Программно-аппаратный комплекс для оценки и контроля качества полученных результатов

Оборудование производства ООО «ТЕТРА» изготавливается из химически стойких материалов, не вступающих в реакцию с применяемыми растворами, технология изготовления соответствует стандартам ГОСТ-Р, НАКС и DVS.

ООО «ТЕТРА» проектирует и изготавливает линии травления темплетов согласно требований по экологии и техники безопасности. Использование автоматизированных систем управления и контроля работы линии позволяет оптимизировать энергозатраты и обеспечить безопасную для жизни и здоровья людей эксплуатацию оборудования.

Заказать расчет
Специалисты компании «ТЕТРА» готовы подготовить расчет комплектации и стоимости линии травления темплетов под ваши производственные задачи. Мы поможем выбрать оптимальное решение для вашего предприятия
